ISO 26262: 정적 및 동적 분석을 통한 안전한 소프트웨어 개발

배경과 문제

오늘은 특히 Part 6에 중점을 두고 자동차 소프트웨어의 안전성과 신뢰성을 보장하기 위한 표준인 ISO 26262에 대해 이야기하고 싶습니다. 이 기사에서는 정적 분석과 동적 분석이 무엇이고 소프트웨어 안전을 달성하는 데 어떻게 도움이 되는지 논의하겠습니다.

기능 안전은 분석 기법 자체보다, 산출물 간 연결성과 변경 시점의 갱신 속도가 실무 성과를 좌우합니다. 감사/고객 리뷰는 “무엇을 했는가”보다 “근거가 연결되어 있는가”를 봅니다.

핵심 내용

오늘은 특히 Part 6에 중점을 두고 자동차 소프트웨어의 안전성과 신뢰성을 보장하기 위한 표준인 ISO 26262에 대해 이야기하고 싶습니다. 이 기사에서는 정적 분석과 동적 분석이 무엇이고 소프트웨어 안전을 달성하는 데 어떻게 도움이 되는지 논의하겠습니다.

자동차 기능 안전에 대한 ISO 26262 표준은 차량 소프트웨어의 안전을 보장하기 위한 필수 지침을 제공합니다. 이 문서에서는 ISO 26262 파트 6에서 요구하는 정적 분석, 동적 분석 및 적용 범위의 개념을 단순화하고 실제 구현을 위한 실용적인 팁을 공유합니다.

ISO 26262 6부

ISO 26262 6부에서는 소프트웨어 개발 프로세스를 단계별로 설명합니다. 이 흐름을 이해하면 접근하기가 더 쉬워집니다.

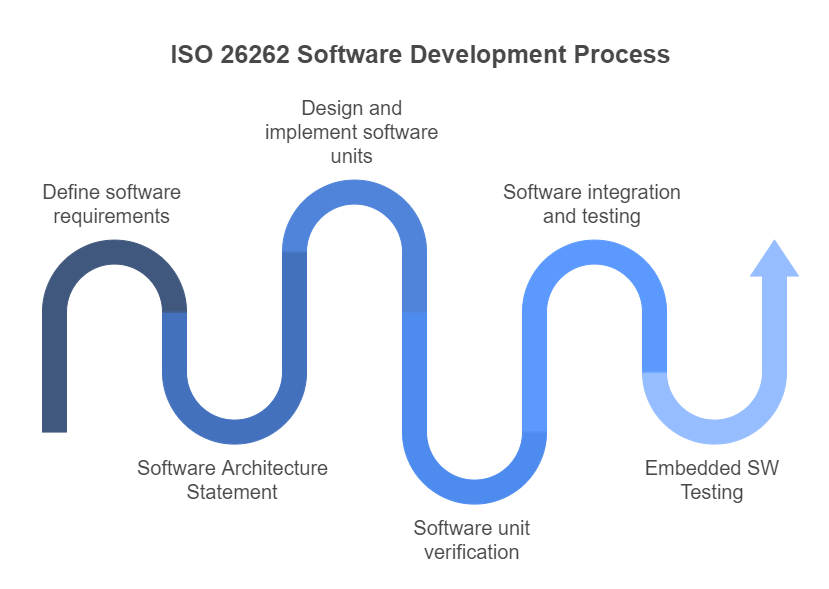

이미지 설명: (1) %EC%A0%95%EC%A0%81%EB%8F%99%EC%A0%81 01 eng 1: 기능 안전 개념을 설명하기 위한 참고 이미지

1. 소프트웨어 요구사항 정의(6항)

시스템 및 하드웨어 요구사항을 기반으로 소프트웨어가 충족해야 하는 기능 및 안전 요구사항을 정의하세요.

2. 소프트웨어 아키텍처 설계(7항)

모듈, 인터페이스, 계층 구조를 정의하여 설계가 안전 요구사항(예: ASIL 수준)에 부합하는지 확인하세요.

3. 소프트웨어 유닛 설계 및 구현(8항)

각 모듈(단위)에 대한 세부 설계를 개발하고 코드를 작성합니다. 이 단계에서는 오류를 조기에 방지하기 위해 정적 분석이 적용됩니다.

4. 소프트웨어 단위 확인(9항)

개발된 장치를 테스트하여 정적 분석과 동적 분석을 모두 활용하여 요구 사항을 충족하는지 확인하세요.

5. 소프트웨어 통합 및 테스트(10항)

단위를 통합하고 모듈 간의 상호 작용을 테스트하여 원활한 작동을 보장하세요.

6. 내장형 소프트웨어 테스트(11항)

실제 ECU 또는 시뮬레이션(HIL 환경)에서 소프트웨어를 실행하여 실제 조건에서 성능과 안정성을 테스트하세요.

정적 분석: 초기 단계의 품질 보장

정적 분석이란 무엇인가요?

정적 분석에는 소프트웨어 코드를 실행하지 않고 검토하는 작업이 포함됩니다. 이는 오류를 조기에 식별하는 데 도움이 되며 MISRA C Checker, SonarQube 및 Polyspace와 같은 도구에서 지원됩니다.

왜 중요한가요?

• 코딩 단계 초기에 오류를 감지합니다.
• 공식 문서의 일부로 ISO 26262에서 요구됩니다.
• 논리적 오류(예: 초기화되지 않은 변수, 잘못된 포인터 사용)를 쉽게 식별합니다.

실용 팁

• CI/CD 통합: 코드가 수정될 때마다 실행되도록 정적 분석을 자동화합니다.
• 오탐지 관리: 도구에서 감지된 오탐지를 체계적으로 검토하고 해결합니다.
• 동적 분석: 런타임 검증

동적 분석이란 무엇인가요?

동적 분석에는 소프트웨어를 실행하여 메모리 누수 및 스택 오버플로와 같은 런타임 문제를 감지하는 작업이 포함됩니다.

주요 동적 분석 기술

내장 소프트웨어 테스트

• 하드웨어와 소프트웨어 간의 상호작용을 검증합니다.
• 하드웨어 인터럽트 또는 실시간 예약 문제와 같은 내장 관련 문제를 감지합니다.

범위: ISO 26262 요구 사항 충족

커버리지란 무엇인가요?

커버리지는 테스트 중에 실행되는 코드의 양을 측정합니다. ISO 26262는 테스트 완전성을 보장하기 위해 적용 범위 측정항목을 지정합니다.

주요 적용 범위 유형

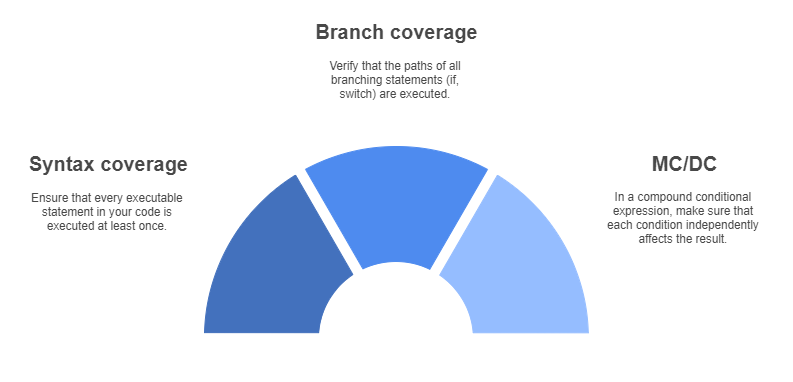

이미지 설명: (1) %EC%A0%95%EC%A0%81%EB%8F%99%EC%A0%81 02 eng 1: 기능 안전 개념을 설명하기 위한 참고 이미지

• 문장 적용 범위: 모든 문이 한 번 이상 실행되도록 합니다.
• 분기 적용 범위: 모든 결정 경로(예: if, 스위치)가 테스트되었는지 확인합니다.
• MC/DC(수정된 조건/결정 적용 범위): 결정의 각 조건이 결과에 독립적으로 영향을 미치도록 합니다. 이는 ASIL D와 같은 높은 안전 수준에 필수입니다.

아키텍처 수준 적용 범위

• 기능 적용 범위: 모든 기능이 실행되었는지 확인합니다.
• 통화 적용 범위: 함수 호출 간의 관계를 확인합니다.

실용 팁

• 높은 ASIL 수준(특히 ASIL D)의 경우 MC/DC 달성을 목표로 하세요.
• VectorCAST 또는 Tessy와 같은 도구를 사용하여 커버리지 데이터 생성 및 관리를 자동화하세요.

정적 분석과 동적 분석을 모두 사용하는 이유

• 정적 분석은 코딩 단계에서 구조적 오류를 방지합니다.
• 동적 분석은 실행 중 런타임 오류를 식별합니다.

이러한 방법을 결합하면 코드 품질과 안전성이 향상됩니다.

ISO 26262 규정 준수를 위한 실무 가이드

도구 선택

• 프로젝트의 언어 및 환경에 적합한 도구를 선택하세요(예: Polyspace, Coverity for C).
• ISO 26262 인증을 받은 도구의 우선순위를 지정하세요.

자동화 시스템

• 자동 테스트를 위해 CI/CD 파이프라인에 정적 및 동적 분석을 통합하세요.
• 빌드 테스트 및 커버리지 측정을 자동화합니다.

문서화 및 추적성

• 정적 및 동적 분석 결과를 체계적으로 문서화합니다.
• 요구사항, 테스트 사례, 적용 범위 결과 간의 추적성을 유지합니다.

결론

ISO 26262 6부는 소프트웨어 안전을 보장하기 위해 정적 및 동적 분석을 사용하는 것을 강조합니다. 정적 분석을 사용하여 품질을 조기에 개선하고 동적 분석을 사용하여 런타임 문제를 방지하고 적용 범위를 사용하여 테스트 완성도를 확인합니다.

현재의 통찰력을 적용하여 안전하고 신뢰할 수 있는 소프트웨어를 개발하세요. 자동차 기능안전에 대해 궁금하신 점이 있으시면 헤르메스솔루션으로 문의주세요. 안전이 최우선입니다!

실무 적용 가이드

1. Item/기능 경계를 명확히 하고 HARA 범위를 고정합니다.
2. Safety Goal→요구사항(HW/SW)→검증 케이스를 양방향으로 연결합니다.
3. 설계 변경 시점마다 SPFM/LFM/PMHF와 근거 산출물을 함께 갱신합니다.

체크리스트

• Safety Goal과 검증 케이스가 1:1로 추적되는가?
• 변경 이력(누가/언제/왜)과 승인 근거가 남아 있는가?
• Safety Case 제출 시 “근거 묶음”을 즉시 생성할 수 있는가?

마무리

정리하면 기능 안전은 “완벽한 문서”보다 “연결된 근거와 빠른 갱신”이 품질을 만듭니다. 팀이 반복 가능한 운영 패턴을 갖추는 것이 장기적으로 가장 큰 비용 절감으로 이어집니다.

다음 단계: 프로젝트 산출물 샘플(추적 매트릭스/증적 패키지)이 필요하면 Hermes Solution Technical Briefing을 요청해보세요.
